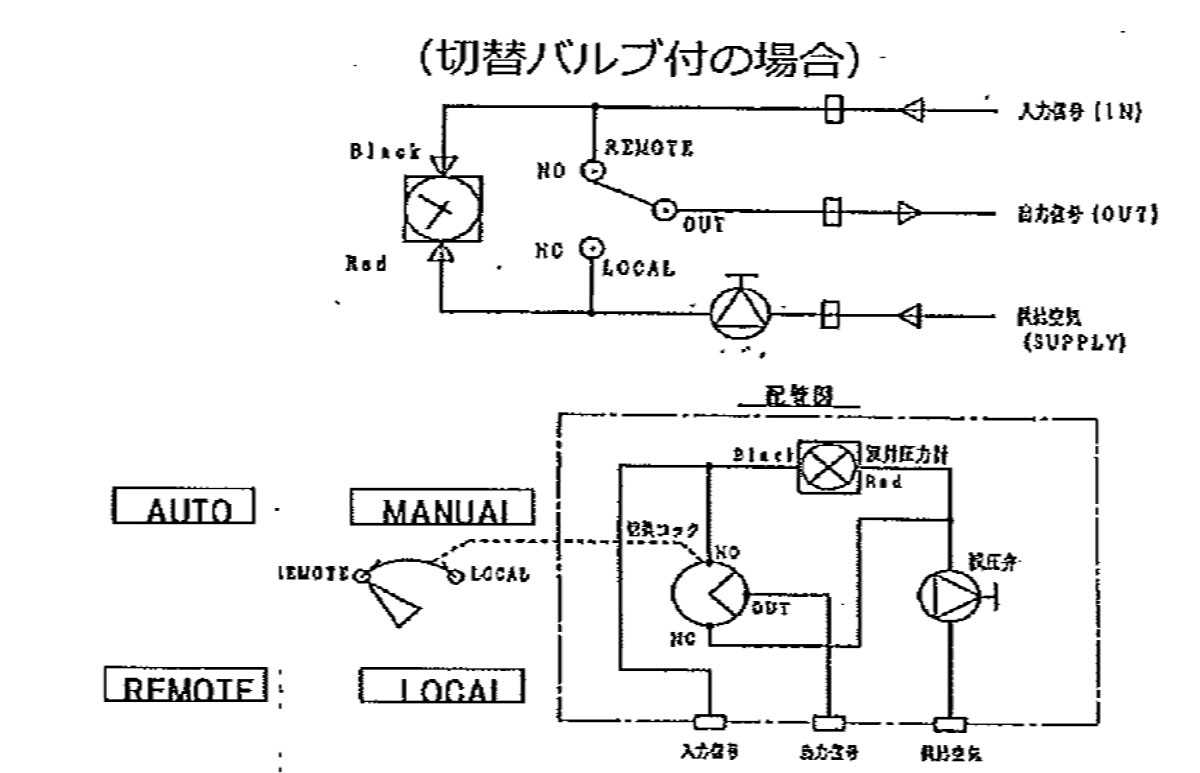

本空気式手動操作器は、双針式圧力計、精密レギュレータ、自動/手動切替スイッチ 及び 収納パネルで構成されています。アズビル殿製空気式手動操作器：NZ1-211 と取付寸法・仕様で互換性が有り、パネル切欠寸法を変えずに交換が可能です。
| 構成機器 | 機能と仕様 | 個数 |
|
収納パネル |
■形状：横型 ■材質：SPCC （前板：3.2ｔ, 側板：1.6ｔ） ■取付方法：パネル取付（取付金具付） ■外形寸法：104(H) X 170(W) X175(D) ■外 装 色：マンセル N3 （半艶）又は 指定色 ■内部配管：Φ6 フレキシブル導管使用 ■使用継手：締付継手（金属製：フレキシブル導管用） 差込継手（金属製：フレキシブル導管用） ■外部接続口：3-Rc1/4 （Φ6 導管使用） |
1 |
|
φ60 双針圧力計 |
■形番：DPD-R1/4×60×100 kPa ■圧力レンジ：0 ～100 kPa ■測定レンジ：20～100 kPa/0～100％（緑帯） ■指示精度：±2.5％FS ■耐振仕様 ■外装：黒色, 接続口：R1/4 ■ケース・接液部材質 ケース：アルミ合金 株：C3604 ブルドン管：C2700 |
1 |
|
精密レギュレータ |
■型式：IR1000-01 ■出力圧を正確に調整するレギュレータです。 ■供給圧力：0.06～1MPa ■設定圧力：0.005～0.2MPa（出力圧） ■配管取合：2-Rc1/8（IN、OUT） |
1 |
| 自動/手動切替 スイッチ |
■型式：VM430-01-34B ■REMOTE/AUTO（自動） ⇔ LOCAL/MANUAL（手動） 切換 ■配管取合：3-Rc1/8（NO、NC、OUT） |
1 |
